Produktbeskrivning

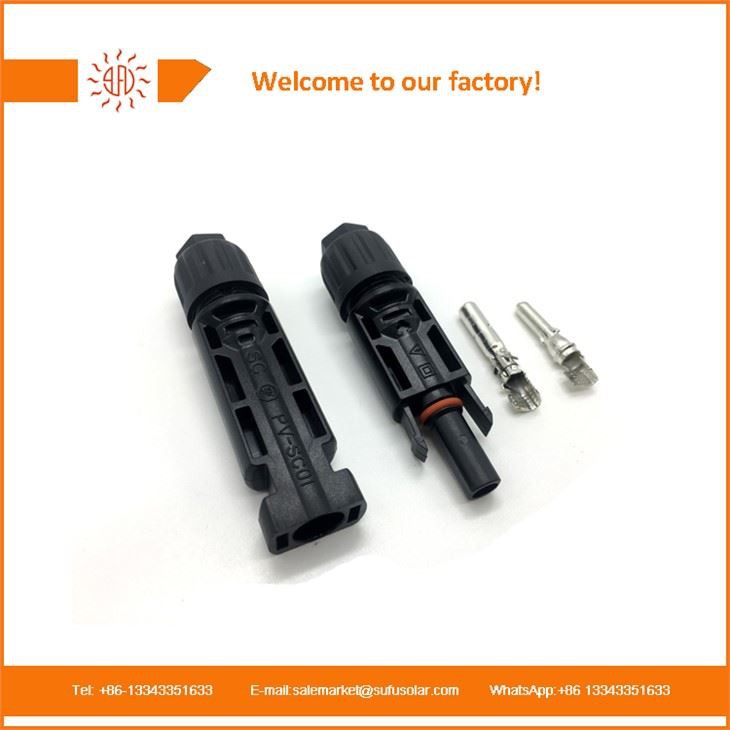

Solar MC4 -kontakter
Solkontakten är tillverkad av anti-ultraviolet, härdad, flam-retardant injektionsklass Polykarbonat. Den har bra anti-ultraviolet och anti-aging-funktioner. De inre kärnmetalldelarna är koppar med bättre värmeledningsförmåga och seghet, och ytan är konserverad med god antikorrosionsprestanda.
Nästan alla solpaneler är anslutna tillsammans med speciella väderbeständiga pluggar och uttag som kallas MC4 -kontakter. Termen MC4 står för multikontakt 4mm diameterkontakt. På grund av de extrema väderförhållandena måste anslutningarna vara mycket robusta, säkra, UV -resistenta och upprätthålla en god koppling till minimal motstånd vid både låga och höga spänningar upp till 1500V.
Anslutningarna är utformade för att användas med standard 4mm eller 6mm dubbelisolerad sol-DC-kabel med konserverad koppar-multirandkärna för minimalmotstånd. För att korrekt montera anslutningarna används ett speciellt crimp-verktyg för att krimpa multirsträngskabeln till den inre terminalen som sedan sätts in och knäpps i MC4-huset.
Parameter
|
Certifiering |
Tuv |
|
Certifikat |
Nej. B 101149 0002 rev. 00 |
|
Standard |
EN62852: 2015 IEC62852: (Ed.1) |
|
Betygsspänning |
1500VDC |
|
Testspänning |
6000V (50Hz 1 min) |
|
Nominell ström |
30A |
|
Skyddsklass |
Klass A |
|
Skyddsgrad |
IP67 |
|
Flamklass |
Ul {{0}} v0 |
|
Överspärrkategori |
Iii |
|
Föroreningsgrad |
2 |
|
Temperaturområde |
'-40 examen ~ +85 examen |
|
Övre begränsningstemperatur |
100 graders |
|
Kontaktmotstånd |
Mindre än eller lika med 0. 5mΩ |
|
Isoleringsmotstånd |
>500MΩ |
|
Infoga kraft |
Mindre än eller lika med 50n |
|
Dragkraft |
Större än eller lika med 50n |
|
Anslutningskabel |
1 × 4mm 2 |
|
Vattentätning |
O-ringtätning |

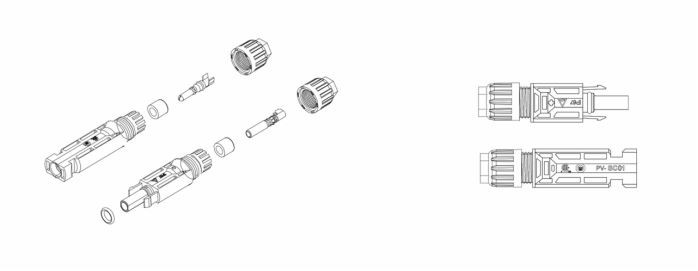

Diagram
Särdrag
1. Stöd flera pluggning och koppling.
2. Mycket hållbar, anti-ultraviolet, flamskyddsmedel.
3. De inre metalldelarna sätts in med inre vredtyp.
4. Auto-låsutrustning för manliga och kvinnliga punkter gör det lättare och pålitligt.
5. 5. Det populära utseendet är lämpligt för de flesta installationer på plats och kan matcha den ursprungliga MC4.
6. Enkel drift på plats. Kan installeras med ett crimping -verktyg.
7. Passning för PV -kablar med olika isoleringsdiametrar.
8. Röda kopparmetalldelar, högström bärkapacitet, hög värmeavledning
9.ip67 skydd

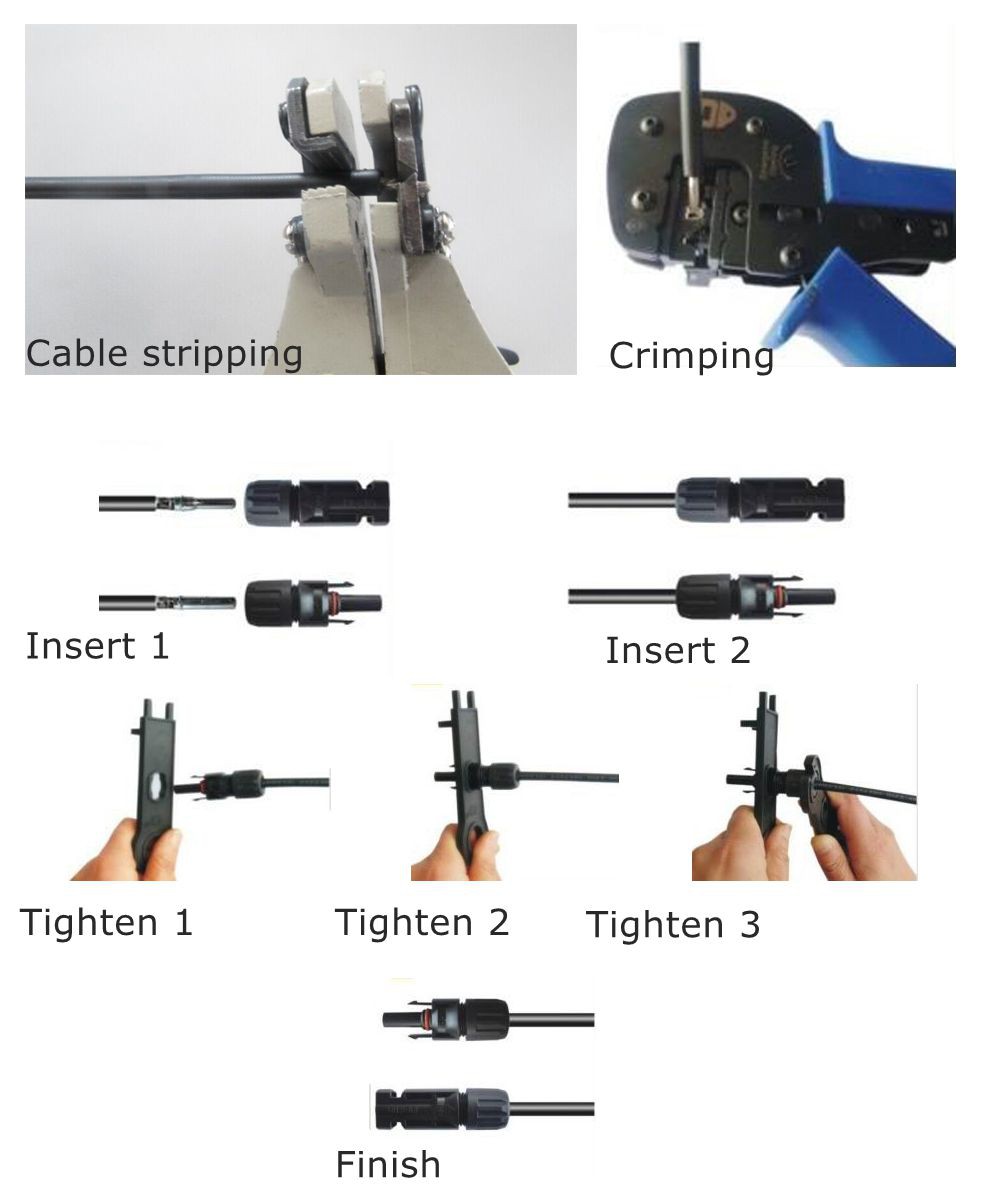

Installation
Om oss
Qinhuangdao Sufu Electronic Co., Ltd är en modern solenergimoduler, solsystemlösningar och serivce-leverantör. Our solprodukter sträcker sig från solmoduler till solenergi, solglasögon (BapV) och BUILDIK), Byggnadsutveckling) (Bapvolt), Byggnad), Konstruktion.
Täcker över workshops på 30, 000 ㎡, är den första fasinvertering 20 miljoner RMB med nu vår årliga produktionskapacitet på 20 MW för både mono- och poly -solpaneler.
Sufu har erbjudit världen pålitliga och förnybara produkter som är internationellt certifierade med TUV, CE, IEC och ISO9001 etc.
Produkten gäller för ett brett utbud av kunder inklusive Australien, Indien, Japan, Korea, Sydamerika, medelstora, Sydostasien, Afrika och andra länder.
