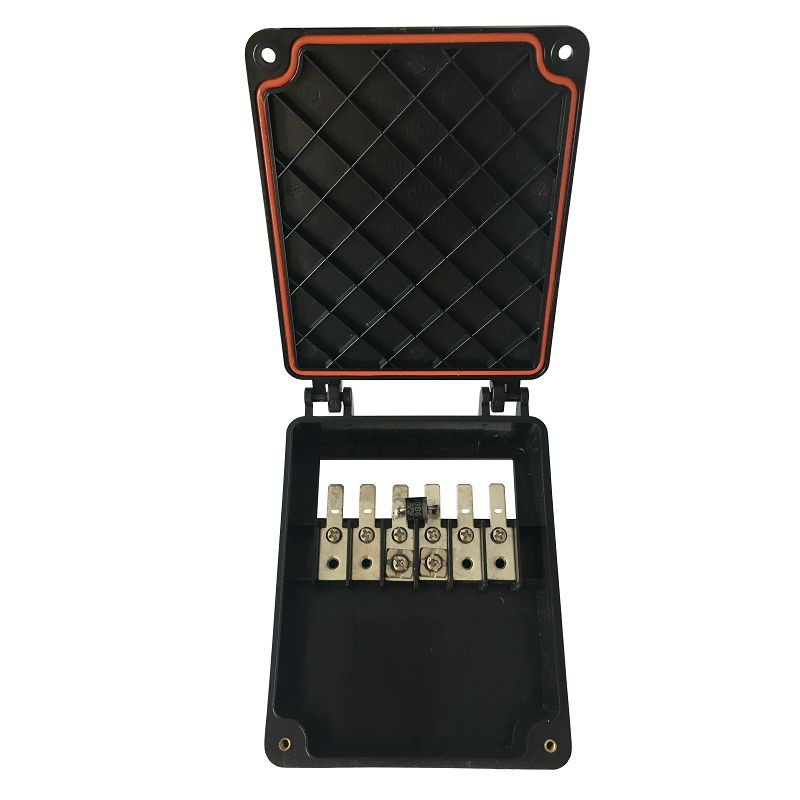

Solkopplingsboxen fungerar tillsammans med komponenterna, solkopplingsbox som kräver stark anpassningsförmåga till miljön. När det gäller temperatur är den nuvarande standarden -40 ℃ ~ 85 ℃. Diodens övergångstemperatur kommer att påverka läckströmmen i dess av-tillstånd. Generellt sett kommer solkopplingsboxen läckströmmen att fördubblas för varje tio graders temperaturökning. Därför, solkopplingsdosa är det nödvändigt att dioden&# 39: s nominella kopplingstemperatur är högre än den faktiska kopplingstemperaturen under användning. Till exempel, 2AP1 typ germaniumdiod, sol kopplingsdosa om omvänd ström är 250uA vid 25, temperaturen kommer att stiga till 35, omvänd ström kommer att stiga till 500uA, och så vidare, sol kopplingsbox vid 75, har dess motström nått 8mA, kopplingsdosa för sol inte bara förlorad Enriktad ledningsförmåga kommer att leda till att röret överhettas och skadar det.
Den faktiska kopplingstemperaturen kan mätas med följande metod: sätt komponenten i en 75 graders ugn tills den är termiskt stabil, solkopplingsboxen passerar komponentens faktiska kortslutningsström i dioden, kopplingsboxen och mäter ytan diodens temperatur efter termisk stabilitet (till exempel 1h) enligt följande formel Beräkna den faktiska kopplingstemperaturen: Tj=Tcase + R * U * I, solkopplingslåda där R är värmemotståndskoefficienten, ges av diodtillverkaren, är Tcase diodens yttemperatur (uppmätt med ett termoelement), solkopplingsbox och U är spänningsfallet över dioden (uppmätt värde), jag är komponentens kortslutningsström. Den beräknade Tj kan inte överstiga korsningstemperaturområdet på dioddatabladet.
Metoden för att testa om diodens övergångstemperatur är kvalificerad eller inte är följande: hela komponenten värms upp till 75 ° C, solkopplingsbox och efter Isc: s motström används i 1 timme, solkopplingsbox temperaturen på den uppmätta bypassdioden bör vara lägre än dess maximala driftstemperatur. Öka sedan den inkommande backströmmen till 1,25 gånger Isc under 1 timme, solkopplingsdosan och bypassdioden ska inte misslyckas.
